H3C 交换机

先进的CLOS+多级多平面交换架构

 采用先进的CLOS+多级多平面交换架构，采用正交网板设计，业务板卡与交换网板采用完全正交设计(90度)，跨线卡业务流量通过正交连接器直接上交换网板，背板走线降低为零（极大规避信号衰减），极大提升了系统带宽和演进能力，整机容量可平滑扩展。

 支持高密10GE、25GE、40GE和100GE以太网端口，充分满足数据中心应用及未来发展需求。

 独立的交换网板，控制引擎和交换网板硬件相互独立，最大程度的提高设备可靠性，同时为后续产品带宽的持续升级提供保证。

新一代业务融合能力

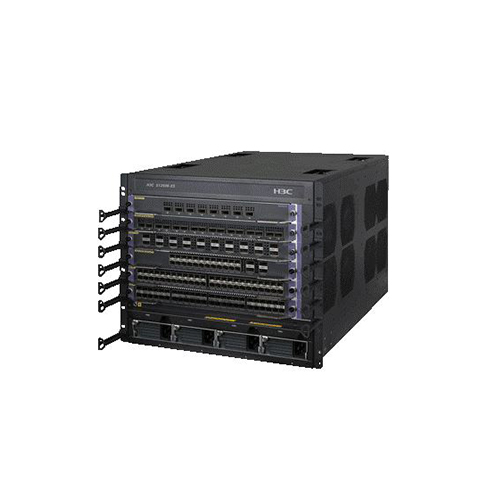

 S12500-XS系列融合交换机创新性地推出了交换机多业务融合模块，面向高性能计算场景推出Seerblade高性能AI计算模块、面向SDN网络推出SDN控制模块、面向物联网场景推出物联网终端管控模块等，用户无需单独安装软硬件，实现网络即插即用，业务自动部署，并实现传统网络与用户业务深度融合

全面的IPv6解决方案

 S12500-XS系列融合交换机全面支持IPv6协议族，支持IPv6静态路由、RIPng、OSPFv3、IS-ISv6、BGP4+等IPV6路由协议，支持丰富的IPv4向IPv6过渡技术，包括：IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自动配置隧道等隧道技术，保证IPv4向IPv6的平滑过渡。

全方位虚拟化能力

 IRF2（Intelligent Resilient Framework2，第二代智能弹性架构）

 S12500-XS系列融合交换机支持IRF2技术，最多将4台高端设备虚拟化为一台逻辑设备，在可靠性、分布性和易管理性方面具有强大的优势；

 可靠性：通过专利的热备份技术，在整个虚拟架构内实现控制平面和数据平面所有信息的冗余备份和无间断的数据转发，极大的增强了虚拟架构的可靠性和高性能，同时消除了单点故障，避免了业务中断；

 分布性：通过分布式跨设备链路聚合技术，实现多条上行链路的负载分担和互为备份，从而提高整个网络架构的冗余性和链路资源的利用率；

 易管理性：整个弹性架构共用一个IP管理，简化网络设备管理，简化网络拓扑管理，提高运营效率，降低维护成本。

 MDC（Multitenant Devices Context，多租户设备环境）

 S12500-XS系列融合交换机可以通过MDC技术可以实现1：N的虚拟化能力，即一台物理交换机虚拟化成N台逻辑交换机，满足多客户共享核心交换机的需求；通过单块板卡的端口划分到不同MDC，既可以充分利用核心交换机的能力，又降低了用户的投资成本，使用MDC技术实现了对业务的安全隔离。

 IRF3.1（Intelligent Resilient Framework3.1，第三代智能弹性架构升级版）

 S12500-XS系列融合交换机可以在纵向维度上支持异构虚拟化，将核心和接入设备通过IRF3.1技术形成一台纵向逻辑虚拟设备，相当于把一台盒式设备作为一块远程接口板加入主设备系统，以达到扩展I/O端口能力和进行集中控制管理的目的。IRF3.1技术可以简化管理，大幅度降低网络管理节点；简化布线，二层变为一层，节省横向连接线缆；最终实现数据转发平面虚拟化，便于简化业务部署和自动编排。

 EVB（Edge Virtual Bridging 边缘虚拟桥）

 S12500-XS系列融合交换机支持边缘虚拟桥 EVB (Edge Virtual Bridging)，通过 VEPA (Virtual Ethernet Port Aggregator)模式实现将虚拟机 VM(Virtual Machine)产生的数据流量上传至与服务器相连的物理交换机进行处理。不仅实现了虚拟机之间的流量转发，同时还解决了虚拟机与网络之间的连接与管理边界问题。

面向云计算数据中心的应用需求

 S12500-XS系列融合交换机支持VXLAN（Virtual eXtensible LAN，可扩展虚拟局域网络）技术，VXLAN是基于IP网络、采用“MAC in UDP”封装形式的二层VPN技术。VXLAN可以基于已有的服务提供商或企业IP网络，为分散的物理站点提供二层互联，并能够为不同的租户提供业务隔离。

 S12500-XS系列融合交换机支持EVPN（Ethernet Virtual Private Network，以太网虚拟专用网络），EVPN是一种二层VPN技术，控制平面采用MP-BGP通告EVPN路由信息，数据平面支持采用VXLAN封装方式转发报文。

 S12500-XS系列融合交换机支持大二层互联技术，可以通过EVPN+VXLAN实现大二层互通，实现跨数据中心多个站点之间的互联。

 S12500-XS系列融合交换机支持FCoE（FC over Ethernet，以太网光纤通道）技术；FCoE技术主要用来解决云计算数据中心LAN网络和FC存储网络异构的问题，通过FCoE和CEE技术的部署，可以实现数据中心前端网络和后端网络架构的融合，解决数据、计算和存储三网割裂的技术难题，从而大大降低数据中心的采购和扩容成本

 S12500-XS系列融合交换机支持大容量的ARP/ND、MAC、ACL表项，可以适应大型数据中心网络扁平化组网需求。
创新的多引擎控制设计

 采用了创新的硬件设计，通过独立的控制引擎、检测引擎、维护引擎为系统提供强大的控制能力和50ms的高可靠保障。

 分布式的控制引擎，所有业务板均提供强大的控制处理系统，轻松处理各种协议报文及控制报文，并支持协议报文精细控制，为系统提供完善的抗协议报文攻击的能力；

 分布式的检测引擎，所有业务板都可以分布式的BFD、OAM等快速故障检测，并与控制平面的协议实行联动，支持快速保护切换和快速收敛，可以实现毫秒级的故障检测，保障业务不中断；

 分布式的维护引擎，智能化CPU 系统支持电源智能管理，可以支持单板顺序上下电（降低单板同时上电带来的电源冲击，提高设备寿命，降低电磁辐射，降低系统功耗），设备在线状态检查。

数据中心级可靠性保障

 S12500-XS系列融合交换机提供专用FFDR系统，用于BFD、OAM等快速故障检测，并与控制平面的协议实行联动，支持快速保护切换和快速收敛。

 支持BFD for VRRP/BGP/IS-IS/RIP/OSPF/RSVP/静态路由等。

 支持NSR/GR for OSFP/BGP/IS-IS/RSVP等。

 控制引擎和交换网板硬件相互独立，实现控制平面和转发平面的物理分离，控制引擎1+1冗余；交换网板N+M冗余；风扇框1+1冗余；电源模块N+M冗余；最大限度的提高系统的故障隔离能力和可靠性。

基于DRNI架构的HA

 S12500-XS系列交换机支持DRNI（Distributed Resilient Network Interconnect，分布式弹性网络互连）跨设备链路聚合技术，通过将两台物理设备在转发层面虚拟成一台设备来实现跨设备链路聚合，保持控制层面互相独立，提供设备级冗余保护和流量负载分担，同时提高系统的可靠性。

多层次的安全保护

 控制平面的多级保护及安全性，S12500-XS的控制平面策略特性通过配置QoS过滤和限速来管理从数据平面（DP）到控制平面（CP）的报文流，保护S12500-XS交换机在遭受DoS攻击时能识别和保护重要的报文，丢弃非法的报文，保证控制平面在遭受攻击或者大流量的情形下维护正常的转发和协议状态。

 支持海量的ACL规则，且满足全线速转发；可以对各种L2/IPv4/IPv6/MPLS报文及其字段组合进行精细的安全接入控制。

全方位的维护检测机制

 在线状态检测机制，通过专用的维护引擎，可以实现对设备的交换网板，背板通信通道，业务通信通道，关键芯片，存储器等进行检测。一旦相关模块发生故障，通过EMS上报给系统。

 单板隔离功能，可以将指定单板从转发平面中隔离出来，不再参与转发平面的转发，但被隔离单板仍在控制平面中，可对其进行管理操作。可以对该单板进行实时诊断、CPLD升级等业务处理，不影响整机系统的业务。

 支持以太网OAM，提供多种设备级和网络级的故障检测手段。

开放应用架构

 S12500-XS系列融合交换机基于OAA（Open Application Architecture）理念设计，创新性的推出了对外开放的业务平台。

 支持网络安全多业务插卡模块，可以集成防火墙模块、IPS模块、ACG应用控制网关模块、LB负载均衡模块等。通过产品的融合实现网络安全一体化的解决方案。

新一代有线无线一体化方案

 S12500-XS系列融合交换机支持新一代有线无线一体化方案。交换机原生支持融合AC功能，直接能够管理无线AP，相比单一的无线AC插卡方案具有部署更加灵活简单的优势；同时支持大容量专业无线AC插卡方案，并能够与交换机融合AC功能完美结合形成独特的分层AC方案，解决大规模无线部署环境下的管理复杂问题，让有线无线一体化方案更灵活更简便。

 融合AC作为交换机原生特性，同时支持与IRF2/IRF3.1等虚拟化技术组合使用，实现一台设备管理全网有线无线设备，大大简化网络运维复杂度。

硬件级加密技术

 S12500-XS系列融合交换机支持硬件级加密技术Macsec技术（802.1ae），区别于传统端到端基础应用层保护的软加密技术，Macsec通过鉴别数据源的密码技术保护管理桥接网络和其他数据的控制协议，保护信息完整并提供再保护和保密服务。

绿色环保设计

 S12500-XS系列融合交换机可以通过智能化的EMS引擎系统，支持对电源的智能管理功能，可以支持单板顺序上电（降低单板同时上电带来的电源冲击，提高设备寿命，降低电磁辐射），可以控制单板下电，隔离故障/空闲单板，降低系统功耗。

 S12500-XS系列融合交换机采用高效PWM调速风扇，支持无级调速。系统可以自动收集单板温度，根据设备实际情况计算风扇调速曲线，并将调速命令下发到风扇框。系统支持风扇状态监控（转速监控、故障告警等）可以根据环境温度、单板配置自动分区调速，降低设备功耗和运行噪声，有效降低环境噪音并延长风扇寿命。

 S12500-XS系列融合交换机支持内部端口的自动检测，当某槽位未配置接口板时，或者端口未连接线缆时候，系统可以自动关闭相应的内部端口，节省了整机功耗。

 S12500-XS系列融合交换机产品满足材料环保与安全性的欧盟RoHS标准。

先进的系统架构

采用先进的CLOS 多级多平面交换架构，提供持续的带宽升级能力。
正交网板设计：S10500X业务板卡与交换网板采用完全正交设计(90度)，跨线卡业务流量通过正交连接器直接上交换网板，背板走线降低为零（极大规避信号衰减），极大提升了系统带宽和演进能力，整机容量可平滑扩展至百Tbps；
支持40GE 和100GE 以太网标准，充分满足无阻塞园区网的应用及未来发展需求。
独立的交换网板卡，控制引擎和交换网板硬件相互独立，采用5交换平面设计，并支持网板4+1冗余，最大程度的提高设备可靠性，同时为后续产品带宽的持续升级提供保证。
风扇框和电源框冗余设计，可应对突发状况，大幅度提升设备整体可靠性。

创新的分布式多引擎设计

S10500X采用了创新的硬件设计，通过全分布式的独立控制引擎、检测引擎、维护引擎为系统提供强大的控制能力和毫秒级的高可靠保障；
分布式的控制引擎，所有业务板均提供强大的控制处理系统，轻松处理各种协议报文及控制报文，并支持协议报文精细控制，为系统提供完善的抗协议报文攻击的能力；
分布式的检测引擎，所有业务板都可以分布式的BFD、OAM等快速故障检测，并与控制平面的协议实行联动，支持快速保护切换和快速收敛，可以实现毫秒级的故障检测，保障业务不中断；
分布式的维护引擎，智能化CPU 系统支持电源智能管理，可以支持单板顺序上下电（降低单板同时上电带来的电源冲击，提高设备寿命，降低电磁辐射，降低系统功耗），设备在线状态检查。

IRF2（第二代智能弹性架构--横向虚拟化）

面向园区网横向业务整合的需求，S10500X支持IRF2（第二代智能弹性架构）技术，将多台高端设备虚拟化为一台逻辑设备，是业界领先的支持4框虚拟化的核心交换机产品，在可靠性、分布性和易管理性方面具有强大的优势，主要体现在三个方面：
可靠性：通过专利的路由热备份技术，在整个虚拟架构内实现控制平面和数据平面所有信息的冗余备份和无间断的三层转发，极大的增强了虚拟架构的可靠性和高性能，同时消除了单点故障，避免了业务中断；
分布性：通过分布式跨设备链路聚合技术，实现多条上行链路的负载分担和互为备份，从而提高整个网络架构的冗余性和链路资源的利用率；
易管理性：整个弹性架构共用一个IP管理，简化网络设备管理，简化网络拓扑管理，提高运营效率，降低维护成本。

IRF3.1：（第三代智能弹性架构升级版—纵向虚拟化）

S10500X系列产品可以在纵向维度上支持异构虚拟化，将核心和接入设备通过IRF3.1技术形成一台纵向逻辑虚拟设备，支持AC、AP统一管理、配置，相当于把一台盒式设备作为一块远程接口板加入主设备系统，以达到扩展I/O端口能力和进行集中控制管理的目的。IRF3.1技术可以简化管理，大幅度降低网络管理节点；简化布线，二层变为一层，节省横向连接线缆；最终实现数据转发平面虚拟化，便与简化业务部署和自动编排。

数据中心虚拟化和网络融合技术

作为企业级云计算数据中心核心设备，S10500X在云计算数据中心虚拟化和网络融合方面都提供了一系列技术解决方案：
TRILL/SPB：
随着服务器和交换机规模的增加，数据中心网络越来越倾向于扁平化的网络架构以便于维护管理，这就要求构建一个大型的二层网络；S10500X支持通过TRILL或SPB技术来进行数据中心大二层网络的构建。数据中心大二层技术TRILL（Transparent Interconnection of Lots of Links，多链路透明互联）、SPB（Shortest Path Bridging，最短路径桥接）协议将二层的简单、灵活性与三层的稳定、可扩展和高性能有机融合起来，可以提供更高密度的端口和更扁平化的网络架构，满足数据中心大规模服务器的接入需求。
EVI（Ethernet Virtual Interconnection，以太网虚拟化互联）技术
EVI是一种先进的“MAC in IP”技术，EVI解决方案部署非常简单，基于现有的IP网络，给分散的物理站点提供灵活的二层互联功能。EVI解决方案部署非常简单，兼容用户现有网络，保护用户投资。
VXLAN（Virtual eXtensible LAN，可扩展虚拟局域网络）
VXLAN是基于IP网络、采用“MAC in UDP”封装形式的二层VPN技术。VXLAN可以基于已有的服务提供商或企业IP网络，为分散的物理站点提供二层互联，并能够为不同的租户提供业务隔离。
EVB（Edge Virtual Bridging，边缘虚拟桥接）
通过VEPA（Virtual Ethernet Port Aggregator）技术将虚拟机产生的网络流量上传至与服务器相连的物理交换机进行处理，不仅实现了虚拟机间流量转发，同时还解决了虚拟机流量监管、访问控制策略部署等问题。
FCoE（Fibre Channel over Ethernet，基于以太网的光纤通道）协议。
FCoE技术主要用来解决云计算数据中心LAN网络和存储网络异构融合的问题。通过FCoE和CEE（Converged Enhanced Ethernet，融合增强型以太网）技术的部署，可以实现数据中心前端网络和后端网络架构的融合，解决数据、计算和存储三网割裂的技术难题，从而极大降低数据中心的采购和扩容成本。

基于DRNI架构的HA

S10500X系列交换机支持DRNI（Distributed Resilient Network Interconnect，分布式弹性网络互连）跨设备链路聚合技术，通过将两台物理设备在转发层面虚拟成一台设备来实现跨设备链路聚合，保持控制层面互相独立，提供设备级冗余保护和流量负载分担，同时提高系统的可靠性。

基于开放架构的多业务融合

S10500X系列秉承H3C公司的开放架构设计理念——开放应用架构（OAA），将传统园区网核心交换机的L2至L3的报文转发的简单功能，重新定义为集成L2至L7的深度业务感知，有线无线一体化，有源无源一体化，IPv4/IPv6一体化，网络流量分析与管控等多业务于一体的多业务承载平台。
S10500X系列支持防火墙模块、IPS模块、负载均衡等安全控制模块，可以将安全保护功能扩展到交换机的每个端口；支持虚拟防火墙功能，可以为VPN用户提供网络防火墙的租用服务。实现了网络业务和安全业务的无缝融合。
S10500X系列支持面向未来的开放业务平台，通过交换机集成第三方软件，为交换机带来更强的业务融合能力。

新一代有线无线一体化方案

S10500X系列交换机支持新一代有线无线一体化方案。交换机原生支持融合AC功能，直接能够管理无线AP，相比单一的无线AC插卡方案具有部署更加灵活简单的优势；S10500X系列交换机同时支持大容量专业无线AC插卡方案，并能够与交换机融合AC功能完美结合形成独特的分层AC方案，解决大规模无线部署环境下的管理复杂问题，让有线无线一体化方案更灵活更简便。
融合AC作为交换机原生特性，同时支持与IRF2/IRF3.1等虚拟化技术组合使用，实现一台设备管理全网有线无线设备，大大简化网络运维复杂度。

全面的IPv6解决方案

S10500X系列交换机全面支持IPv6协议族，支持IPv6静态路由、RIPng、OSPFv3、IS-ISv6、BGP4+等IPV6路由协议，支持丰富的IPv4向IPv6过渡技术，包括：IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自动配置隧道等隧道技术，保证IPv4向IPv6的平滑过渡。

硬件级加密技术

S10500X支持硬件级加密技术Macsec技术（802.1ae），区别于传统端到端基础应用层保护的软加密技术，Macsec通过鉴别数据源的密码技术保护管理桥接网络和其他数据的控制协议，保护信息完整并提供再保护和保密服务。通过确认由该站发来的帧，可根源上保护2层协议受到的攻击。

分布式架构设计

分布式的体系架构设计，不存在传统OLT集中式处理的瓶颈，保证IPv4/IPv6业务线速转发，满足网络业务不断发展的需求。

符合中国电信EPON互通标准

该产品采用兼容中国电信EPON互通标准设计，支持与友商OLT、ONU对接，保护用户现有投资。

接入汇聚一体化，降低成本

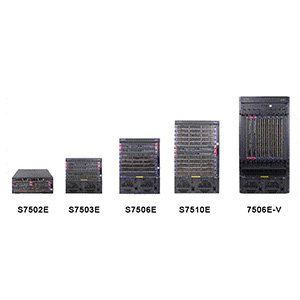

S7500E OLT内置了S7500E 三层交换机，既降低了同时购买多套设备的成本，也减少了多台设备间端口互联的管理成本及故障率。

电信级高可靠性

OLT所有主件（引擎板，业务板，电源，风扇）支持热插拔；双主控模块冗余备份；交换网冗余；
双电源模块冗余备份；风扇冗余；无源背板设计，因此故障率大大降低，运营支出最大程度地降低。确保系统的稳定可靠运行。

系列化的产品

在H3C S7500E、S3200等高端、低端交换机系列产品上提供EPON功能，同时提供ET系列家用型ONU，产品设计采用开放式的体系结构、统一的硬件平台、完全兼容的引擎和接口板、相同的软件版本、以及系列化机箱。

丰富的业务、端口类型

S7500E系列OLT设备支持丰富的2/3层协议。GEPON支持EPON、千兆、万兆等各种类型的以太网接口，提供8 PON口、24PON口同时带2端口10GE上行单板的接口密度；10G EPON支持10G EPON、万兆等类型以太网端口，提供多种组合接口板，全面满足客户需求。

大容量、高密度端口

整机最大支持240个GEPON 端口，每条EPON线路可以支持1.25Gbps的对称带宽，最大分光比1:64；最大支持120个10G EPON端口每条10G EPON线路可以支持10Gbps的对称带宽或上行1Gbps下行10Gbps的非对称带宽，最大分光比1:128。
分布式的体系架构和硬件AISC处理保证IPv4/IPv6业务线速转发，不存在集中式处理的瓶颈，满足网络业务不断发展的需求。

领先的虚拟化技术

IRF2虚拟化技术可以把多台S7500E虚拟成一个“逻辑设备”，使用和配置都如同一台设备，而且扩展端口数量和交换能力，同时也通过多台设备之间的互相备份增强了设备的可靠性。简化了管理过程，降低管理成本，并可根据实际需求平滑扩容网络容量。支持基于硬件的丰富的OAM故障检测机制，实现毫秒级链路故障检测。
MDC技术可以实现正真的1：N的虚拟化，即把一台物理设备虚拟成N台互相独立的逻辑设备，不同于传统的虚拟化技术，MDC虚拟出的每台逻辑设备之间物理隔离、安全隔离，拥有独立的硬件资源和管理权限，各虚拟设备间具备独立的转发表项及配置界面，配置、重启互不影响，这样，一方面可以充分利用核心设备的能力达到隔离复用的作用，另一方面也降低了用户的投资成本，一举两得。

完善的安全保护机制

内置安全机制，可从控制、管理、转发三平面全方位保障网络设备的安全。内置协议报文攻击识别模块，防止协议报文攻击；安全的SNMPv3网管协议；IP、VLAN 、MAC和端口等多种组合绑定；组播/广播风暴抑制；uRPF单播反向路径转发，防止非法或者异常的流量进入网络；抵御多种病毒攻击，保证设备管理的安全。

强大的ACL，QoS能力

支持标准，扩展和用户自定义ACL（128字节深度检测）；支持基于VLAN的ACL；支持出、入双方向的ACL，每板支持4000条acl，处于业界领先水平；支持流量监管，粒度64Kbps；支持流量整形，可基于端口或队列灵活设置；支持报文DSCP/IP/TOS/ COS/Exp优先级功能；支持SP、WRR、WFQ、SP+WFQ等多种模式的队列调度机制；支持Tail-Drop等多种拥塞避免机制。为多业务运行提供高品质的QoS服务质量保障。

路由/MPLS功能

全面支持各种IPV4、IPV6的单播、组播路由协议，支持优雅重启、等价路由、策略路由、路由策略；
支持L3 MPLS VPN、 L2 VPN等功能，H3C S7500E完全融合强大的三层路由交换机功能， 可同时承担EPON接入和核心/汇聚层路由交换机双重角色，减少网络层次，降低用户组网成本。

高度集中的运营管理与维护

H3C iMC 智能管理中心以业务管理和业务流程模型为核心，采用面向服务（SOA）的设计思想，按需装配的组件化结构，为客户提供网络业务、资源和用户的融合管理解决方案。H3C iMC EPON管理组件提供完善的性能监控，丰富的声光告警，完整的EPON图形拓扑，便捷的批量配置，多种增值业务配置。支持对ONU的集中管理/远处监控/远处调测/远程维护/远程在线升级。
